TOC-Messgerät zur kontinuierlichen TOC-Analyse des gesamten organischen Kohlenstoffs (TOC) in Wasser. Ideal für anspruchsvolle Überwachungsaufgaben. Die automatische Probenaufbereitung sorgt für konsistente und zuverlässige Ergebnisse, wodurch menschliche Fehler minimiert werden. Zusätzlich kann das der TOC-Analysator mit einer TN-Messung (Gesamtstickstoff) ausgestattet werden, was eine umfassendere Analyse der Wasserqualität ermöglicht. Diese Flexibilität macht unser TOC-Messgerät besonders nützlich in der Umweltüberwachung und in industriellen Prozessen, bei denen eine genaue Kontrolle der Wasserparameter erforderlich ist.
TOC-Analysator & Probenaufbereitung zur TOC Online Messung

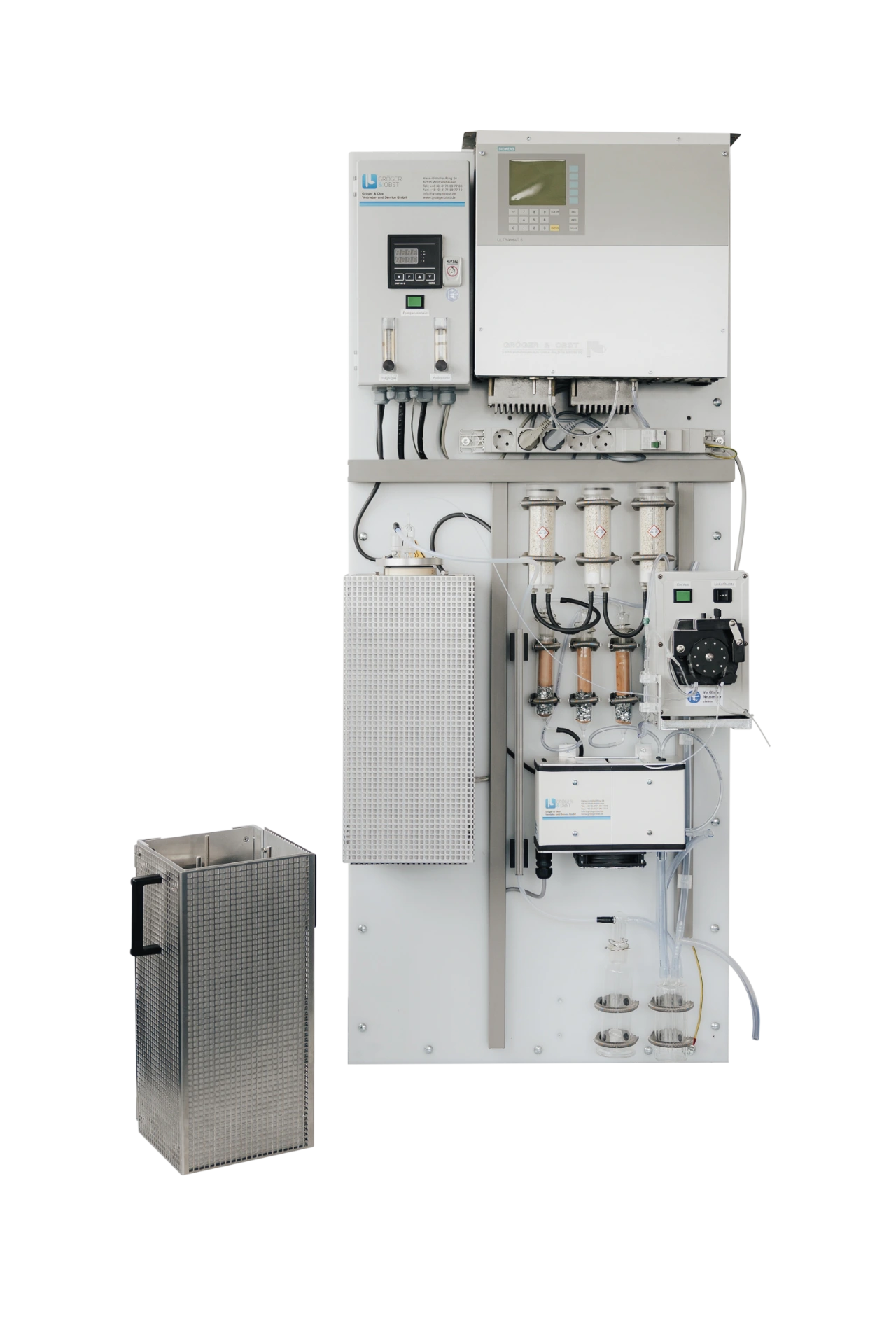

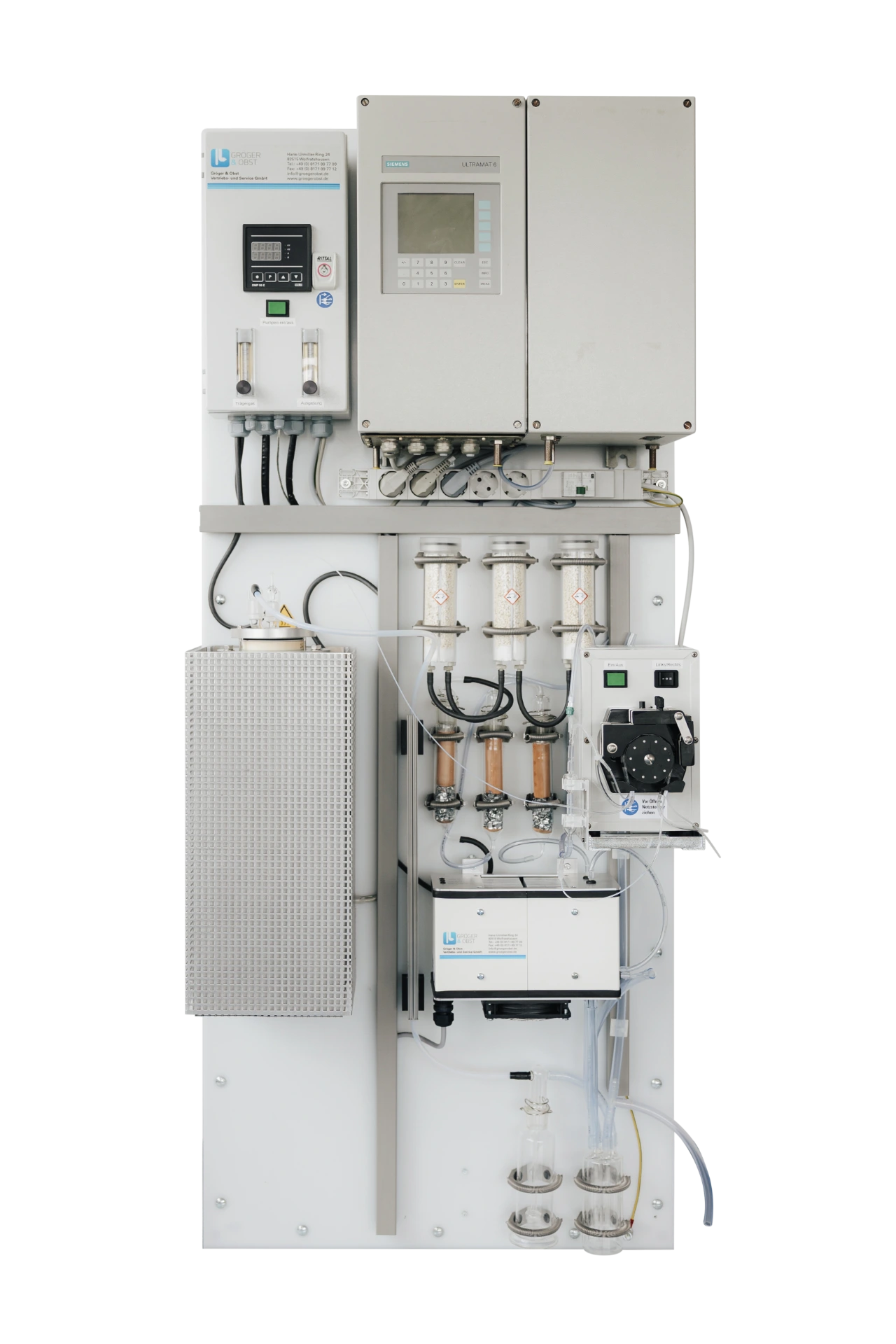

Gröger & Obst GO-TOC P
Online TOC-Analysator
Funktion
Messsystem zur Bestimmung des gesamten (TC), organischen (TOC), anorganischen (TIC) oder gelösten organischen Kohlenstoffs (DOC) nach DIN 38409 Teil 3 / EN 1484 und zur optionalen Bestimmung des gesamten gebundenen Stickstoffs (TNb) nach DIN 38409 Teil 27 in Wasser. Mit automatischer Probenaufbereitung für die Prozessanalyse oder zur manuellen bzw. automatischen Einzelproben-Analyse.
Messwertanzeige
Die Anzeige der Messwerte erfolgt in unserem TOC-Messgerät in mg C/l bzw. mg N/l.
Funktionsweise
Grundlage der Bestimmung in unserem TOC-Messgerät ist die thermisch-katalytische Oxidation der der zu analysierenden Wasserinhaltsstoffe. Die Mengenbestimmung erfolgt dabei in einem Infrarot-Analysator. Detektiert werden die Gase CO2 für die Kohlenstoff- und NO für die Stickstoff-Bestimmung (siehe auch Datenblatt „Analyseverfahren“).
Die Prozessanalyse im TOC-Analysator arbeitet mit kontinuierlicher Probenwasserzufuhr und automatischer TIC-Elimination.
Für die Laboranalyse können die Proben manuell zugeführt werden.
Gerätevarianten
Gerätevarianten nach Maß – exakt nach Ihren
Anforderungen und Gegebenheiten. Wir bieten
maßgeschneiderte Lösungen, abgestimmt auf
Ihre Anforderungen und Rahmenbedingungen an.
Sprechen Sie uns an, wir setzen Ihre Wünsche
gerne um, sofern sie realisierbar sind.

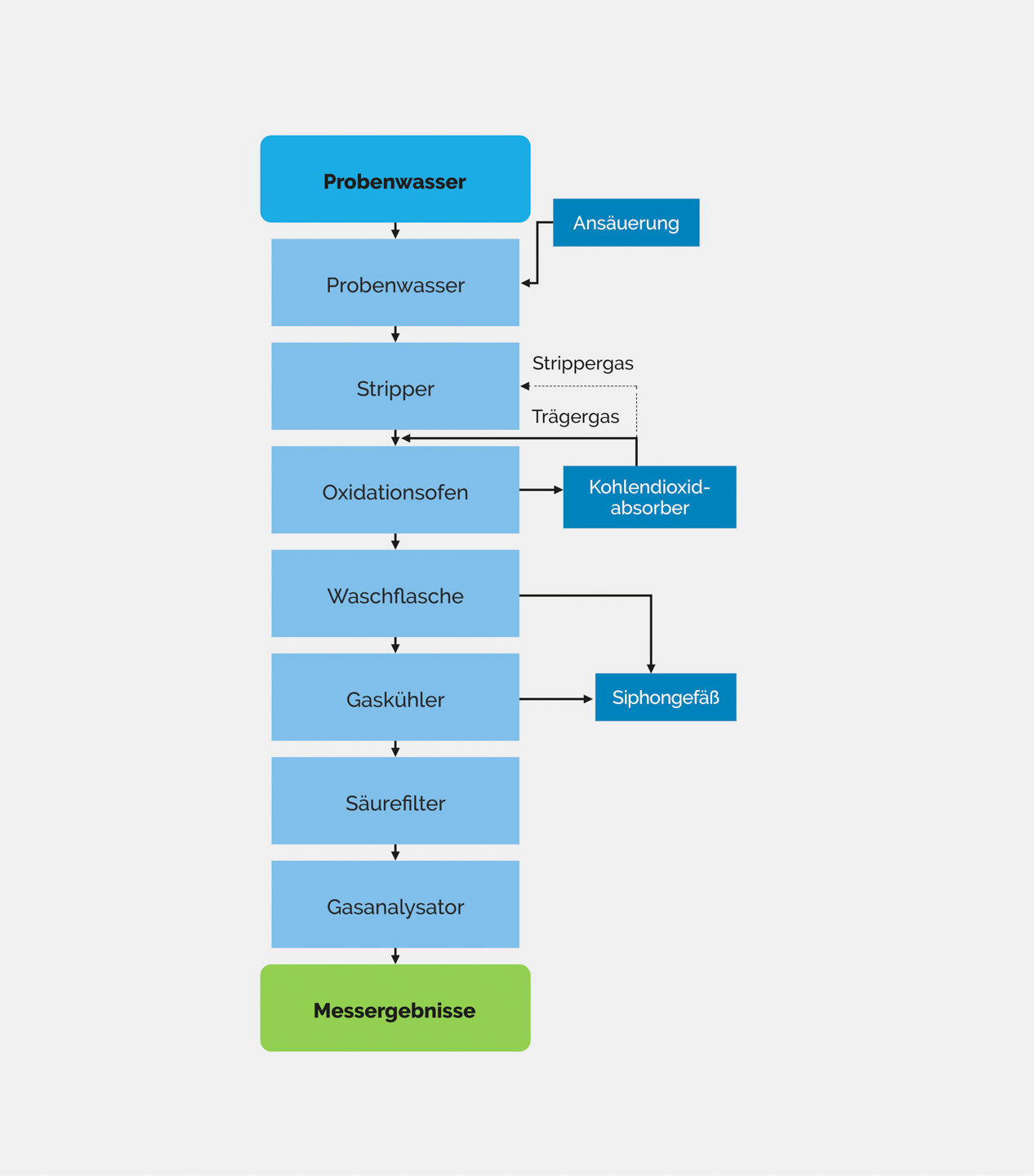

Das TOC-Analyseverfahren
- Die TOC-Analysatoren GO-TOC entnehmen selbstständig die benötigte Probenmenge aus einem Probenstrom bzw. aus einem Probengefäß oder einem Probenwechsler.
- Das Probenwasser wird mit einer anorganischen Säure auf ca. pH 2 angesäuert.
- Der anorganische Kohlenstoffanteil wird in einem Strippergefäß als CO2 aus der Probe entfernt, der organische Kohlenstoff bleibt zurück.
- Die Dosierpumpe fördert das vorbehandelte Wasser in definierter Menge in den Verbrennungsraum des Oxidationsofens.
- Aus dem Mantel des Oxidationsofens wird Luft gezogen, von CO2 befreit und als Trägergas mit dem Probenwasser in den Ofen eingebracht.
- Im Oxidationsofen wird das Probenwasser verdampft, die Wasserinhaltsstoffe werden verbrannt.
- Kohlenstoffbestandteile gehen dabei quantitativ in CO2 über und Stickstoffbestandteile gehen dabei quantitativ in NO über.
- In der Waschflasche wird der Wasserdampfgehalt konstant gehalten.
- Der Zyklon-Peltierkühler GO-PK2 kühlt das Gasgemisch aus dem Oxidationsofen und entfernt so den zuvor entstandenen Wasserdampf. Das Kondensat wird über ein Siphongefäß aufgefangen und abgeführt.
- Säurereste aus der Ansäuerung werden in den Säurefiltern gebunden.
- Der mikroprozessorgesteuerte Gasanalysator bestimmt die Menge des gebildeten Kohlendioxids/Stickstoffs (Option).
- Die Anzeige des Gehaltes an organischem Kohlenstoff im Probenwasser erfolgt in mg C/l. Der Stickstoffgehalt in mg N/l (Option).
Facts des TOC-Analysator
Geräteoptionen
- Ausführung zur gleichzeitigen Analyse von TOC und TNb (gebundener Stickstoff)
- Verdünnungseinrichtung
- Rohrinnenfilter GO-RIF
- Messstellenumschaltung

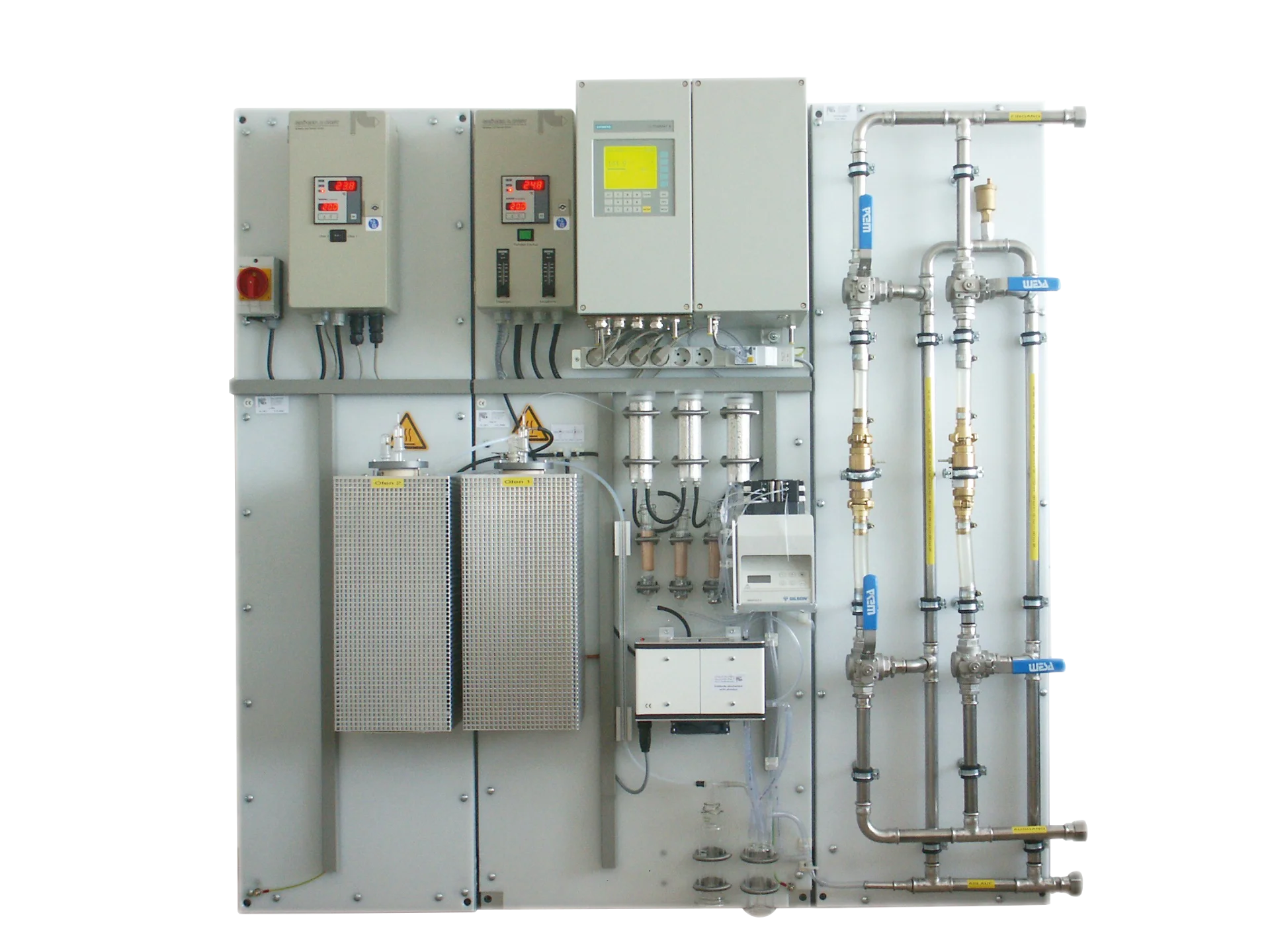

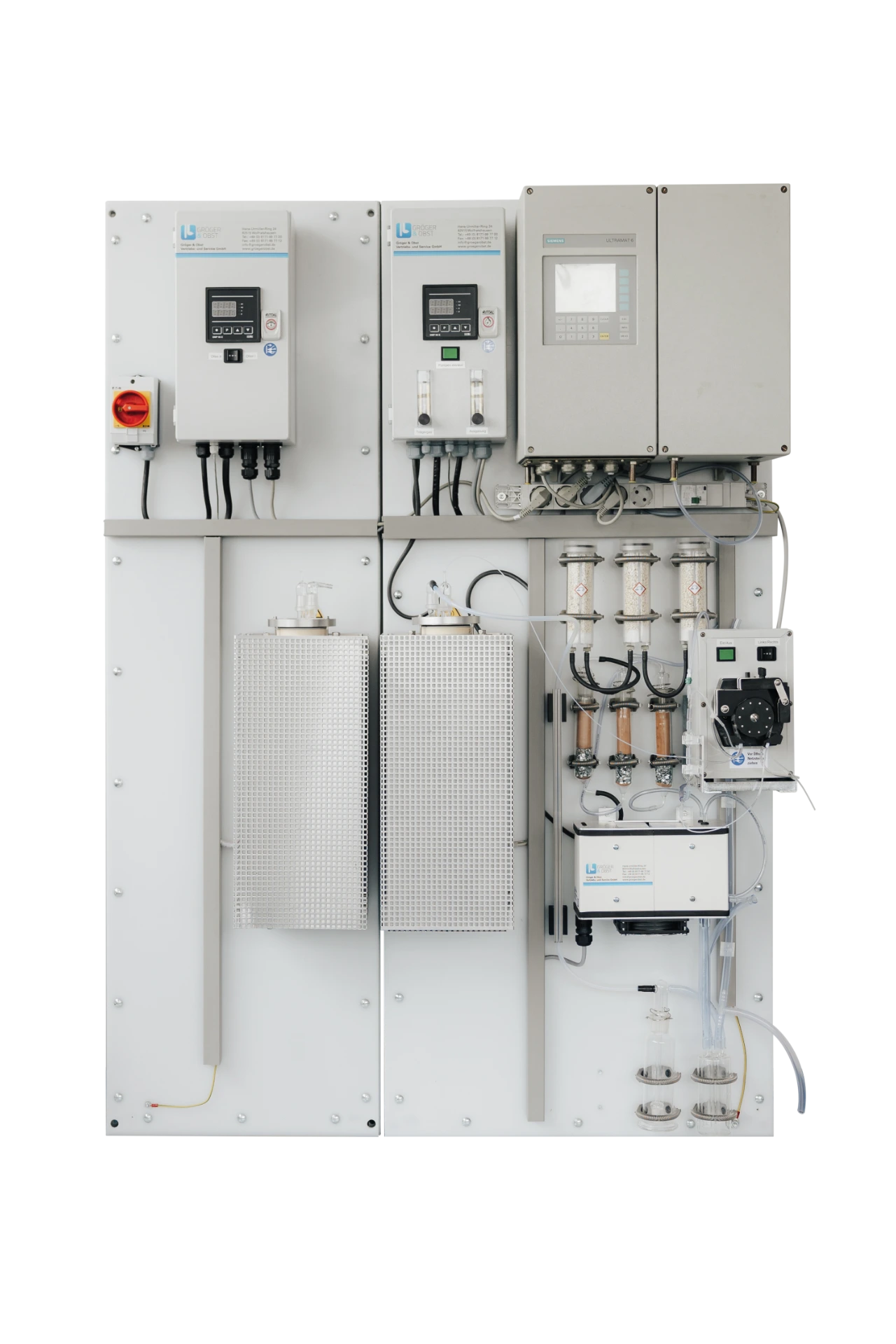

- 2. Ofen
- Stahlschrank
- GO-MC (Messcontainer)
- GO-OTP (Ofenträgerplatte)
- Analysatoren von Siemens und ABB (frei wählbar)
Vorteile
- Kontinuierliche Messwerterfassung
- Messung nach DIN 38409 und EN 1484
- Online-Betrieb
- Automatische Probenaufbereitung
- Robuste, bewährte Technik
Das Leistungsprofil des TOC-Analysators GO-TOC P
- NDIR Gasanalysator
Ultramat 6 F / 6 EU / 6 E – 2 PU
ABB Uras26 - Kleinster Messbereich TOC
0 – 5 mg C/l (andere Messbereiche auf Anfrage) - Kleinster Messbereich TOC/TN kombiniert (Option)
TOC 0 – 5 mg C/l, TN 0 – 100 mg N/l - Dosierpumpe
4-Kanal-Dosierpumpe - Anzeige
LCD Multifunktional - Grenzwerte
4 - Ausgangssignale
0/2/4 – 20 mA Schnittstelle / Profibus optional / 6 potenzialfreie Relaiskontakte - Betriebstemperatur Oxidationsofen
850 °C - Umgebungstemperatur
+5 bis +30 °C - Leistungsaufnahme
max. 1600 VA - Netzanschluss
230 V, 50 Hz - Abmessungen (HxBxT)
ca. 1700 x 700 x 350 mm (Montageplatte)
ca. 1900 x 800 x 500 mm (Stahlschrank) - Gaskühler
Peltierkühler GO-PK 2 - Förderleistung Rohprobe
ca. 250 ml/h - Förderleistung Messwasser
ca. 40 ml/h - Gewicht
ca. 100 kg (Montageplatte)
ca. 190 kg (Stahlschrank) - Werkstoffe der Probenwege
Keramik, Glas, Platin, Viton, PVC, Palladium, PTFE, Silikon - Stripper- und Trägergas
Umgebungsluft
