Der GO-ATC ist – wie auch der GO-Mini-ATC – ein Online-Analysesystem, das z. B. den Gesamt-Kohlenwasserstoff (Total Hydro Carbon)-Anteil in der Luft bestimmt.
Online-Analysesystem
Dieses Verfahren kann zur Online-Messung von Kohlenwasserstoffen und anderen chemischen
Bestandteilen in vielen Bereichen der Industrie und Forschung, z. B. im Reinstgas- und Atemgasbereich, chemische Industrie, insbesondere Petrochemie, Raumluftüberwachung usw. eingesetzt werden.
Der GO-ATC (Air Total Carbon) dient zur Bestimmung des Gesamt-Kohlenwasserstoff-Anteils der Luft (optional auch weitere Gaskomponente).
Zeitgleiche Online-Messung von Methan zur Bestimmung des NMHC (Non-Methane Hydrocarbon)-Wertes. Anders als bei herkömmlichen Luftmessungen wird nicht der Absolutwert des organisch gebundenen Kohlenstoffs im Gasstrom ermittelt, sondern es wird das Delta aus den Konzentrationen von zwei Gasströmen gebildet.
Die Bestimmung der Messwerte erfolgt durch
Umrechnung der CO2–Konzentration in den Gasströmen.

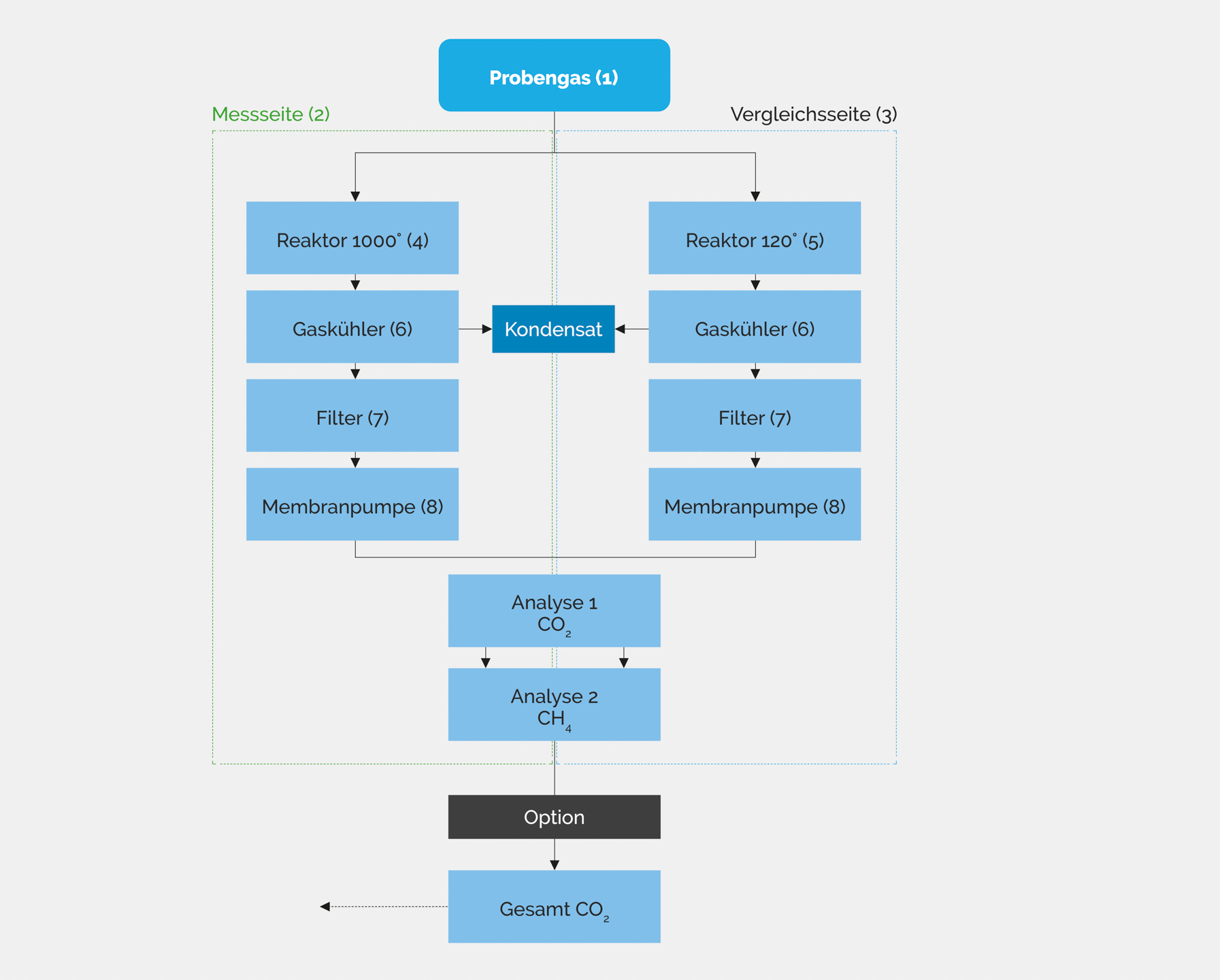

Das GO-ATC Analyseverfahren
Aus dem zu prüfenden Gas wird kontinuierlich Probengas (ca. 120l/h) entnommen (1).
Der Gasstrom wird gleichmäßig auf die symmetrisch/parallel verlaufende Mess- (2) und Vergleichsseite (3) aufgeteilt.
Der Gasstrom auf der Messseite wird durch einen auf 1.000° C beheizten Reaktor (4) mit katalytisch beschich-teter Füllung geleitet. Auf der Vergleichsseite wird das Gas durch einen auf 120°C beheizten Reaktor (5) geleitet, um eine Ablagerung von Wasser oder Kohlenwasserstoffen zu vermeiden.
Danach wird das Mess-/Vergleichsgas durch einen Gaskühler (6) zum Trocknen geleitet (das anfallende Kondensat wird abgeleitet) um anschließend zum Entfernen von Säure und Partikeln durch die Filter (7) geführt zu werden.
Danach erfolgt die Massendurchflussregelung mittels Membranpumpe (8) und Durchflussregler.
Analyse 1:
Die CO2-Konzentration des Gases in der Messküvette wird mit der Vergleichsküvette mittels der CO2-Messzelle verglichen.
Analyse 2:
Analog dazu wird parallel die Konzentrations-Differenz an CH4 (Methan) zwischen Vergleichsküvette und Messküvette gebildet.
Facts
Geräteoptionen
- Vorrichtung zur Messung Absolut CO2
- Vorrichtung zur Messung anderer Gase
- Software
- Weitere Optionen auf Anfrage
Vorteile
- Kontinuierliche Messwerterfassung
- Kein Verbrauchsmaterial
- Keine Reinstgase
- Niedrige Betriebskosten
- Auflösung 0,01 ppm
- Echte Online-Messung
- Keine Null-Luft/kein Brenngas
- Optional sind Fernwartung und Datenabfrage per LAN, WAN und GSM/UMTS möglich
- Ungefährliche, einfache und umweltgerechte Handhabung
- Automatische Kalibrierung
Das Leistungsprofil des GO-ATC
- NDIR-Gasanalysator
Ultramat 6 - Kleinster Messbereich GO-ATC
0,01 ppm - Zulässiger Wassergehalt Probengas
8,00 ml/h / 500 ml/h pro Kanal - Anzeige
LCD - Grenzwerte
4 - Ausgangssignale
0 / 2 / 4 – 20 mA / serielle Schnittstelle - Betriebstemperatur Oxidationsofen
1.000 °C - Aufheizzeit
ca. 240 Min. - 90%-Zeit
ca. 20 Sec. - Gaskühler
Peltierkühler GO-PK2 - Förderleistung Rohprobe
ca. 2 x 1 l/min. - Leistungsaufnahme
max. 2800 W - Netzanschluss
230 V, 50 Hz - Umgebungstemperatur
+5 bis +30 °C - Abmessungen (HxBxT)
ca. 1150mm x 560mm x 600mm - Gewicht
ca. 85 kg - Auto. 0-Punkt Abgleich
Ja / Selbstkalibrierung - Probenberührende Werkstoffe
Keramik, Glas, Viton, PVC, VA
